Engineering Machinery

U industriji inženjerskih mašina, cijevi se široko koristehidraulične sisteme, vodovi za prenos fluida, rashladni krugovi, instrumentacijski sistemi, strukturne komponentei opremu koja radi u korozivnim ili zahtjevnim okruženjima.

TORICH isporučuje bešavne cijevi od nehrđajućeg čelika, zavarene cijevi od nehrđajućeg čelika, precizne cijevi, cijevi za instrumentaciju, hidrauličke cijevi i odabrane cijevi od legiranog čelika za građevinsku opremu, rudarske mašine, opremu za dizanje i teške{0}} industrijske sisteme.

Bilo da tražite cijevi za hidraulične cijevi, cijevi za sistem hlađenja, cijevi otporne na-koroziju ili strukturalne cijevi visoke-čvrste, TORICH pruža kompletno rješenje.

Raspon veličina:

TORICH isporučuje cijevi za građevinske strojeve i opremu u širokom rasponu veličina, savanjski prečniciod3 mm do 630mm idebljine zidovaod0,5 mm do 40 mm.

Materijali:

• Nerđajući čelik: 304 / 304L / 316L / 321 / 2205 / 2507
• Legirani čelik: 4130 / 4140 / 42CrMo4

Standardi:

• ASTM A269 / ASTM A213 / ASTM A312 / ASTM A511 / ASTM A513 / ASTM A519
• EN 10216-5 / EN 10305-1 / EN 10305-2 / EN 10305-4
• DIN 2391 / DIN 2393
• JIS G3446 / JIS G3445

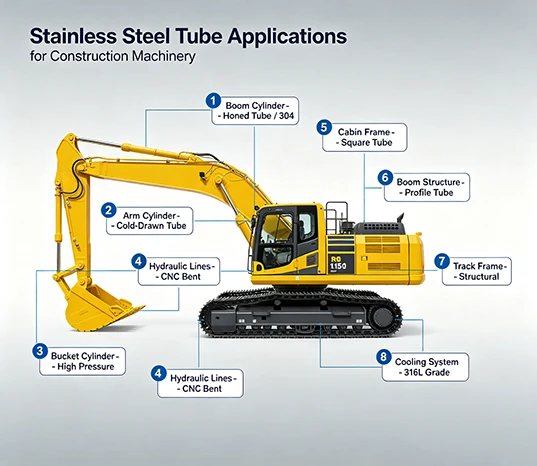

Inženjerske mašine Primjena cijevi od nehrđajućeg čelika



Sistem hidrauličnih cilindara

Rješenje cijevi:Bešavna cijev od nehrđajućeg čelika / brušena cijev

Tipične ocjene:304 / 316L / 316 / 2205 / 2507 / 17-4PH

Raspon veličina:OD: 30–300 mm|Težina: 3–40 mm

standardi:ASTM A269 / ASTM A213 / EN 10305-1 / DIN 2391

Ostvarljivi kvalitet:Tolerancija provrta H8–H9, Ra manji od ili jednak 0,4 μm, ravnomjernost manja ili jednaka 0,5 mm/m, i otpornost na hidrostatički pritisak veća od ili jednaka 400 bara za stabilne performanse zaptivanja u teškim-hidrauličnim cilindrima.

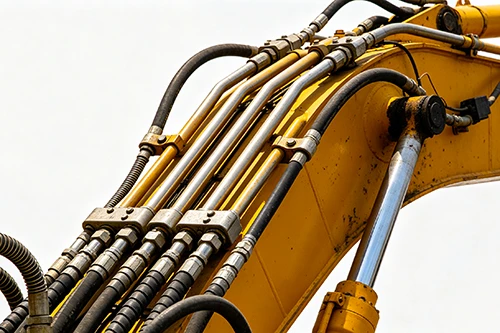

Hidraulički sistem vodova

Rješenje cijevi:Precizna bešavna cijev od nehrđajućeg čelika za prijenos hidraulične tekućine visokog{0}}pritiska

Tipične ocjene:304 / 304L / 316L

Raspon veličina:OD: 6–60 mm|Težina: 0,5–4,0 mm

standardi:ASTM A269 / EN 10216-5 / DIN 2391

Ostvarljivi kvalitet:Pritisak pucanja 400–800 bara sa tolerancijom OD ±0,08 mm, čvrstom savijanjem i performansama bez-propuštanja u uslovima vibracija i ciklusa pritiska.

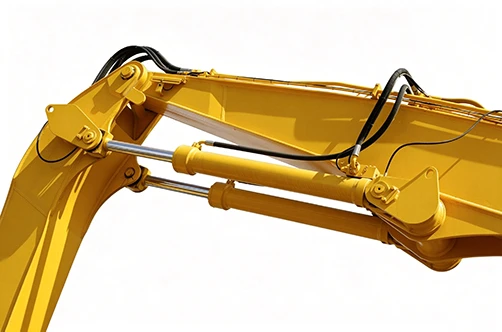

Strukturni sistem grane

Rješenje cijevi:Strukturna cijev od nehrđajućeg čelika/legure visoke{0}}kosti za sklopove kraka i kraka

Tipične ocjene:304 / 316L / 2205 / 2507 / 4130 / 4140 / 42CrMo4

Raspon veličina:OD: 50–325 mm|Težina: 4–40 mm

standardi:ASTM A519 / EN 10297 / EN 10216-5

Ostvarljivi kvalitet:Granica tečenja 355–650 MPa, zatezna čvrstoća 520–900 MPa, vijek trajanja zamora veći od ili jednak 10⁶ ciklusa, i kontrolirana ravnost unutar 0,3–0,5 mm/m za stabilnost konstrukcije pod cikličnim opterećenjem.

Sistem za gorivo i podmazivanje motora

Rješenje cijevi:Bešavna cijev od nehrđajućeg čelika za sisteme za prijenos goriva, ulja i hidraulične tekućine

Tipične ocjene:304 / 304L / 316L

Raspon veličina:OD: 4–50 mm|Težina: 0,5–3,0 mm

standardi:ASTM A269 / ASTM A632 / EN 10305-1

Ostvarljivi kvalitet:Unutrašnja čistoća ISO 4406 Manje od ili jednako 18/16/13 ekvivalentno, stopa curenja manja ili jednaka 1×10⁻⁶ mbar·L/s, i stabilna hemijska otpornost pod izlaganjem dizelu, hidrauličnom ulju i mazivu.

Cijevi sistema za hlađenje

Rješenje cijevi:Cev od nerđajućeg čelika za hlađenje motora i kola za hlađenje hidrauličnog ulja

Tipične ocjene:304L / 316L / 321

Raspon veličina:OD: 6–25 mm|Težina: 0,5–2,0 mm

standardi:ASTM A269 / ASTM A213 / EN 10216-5

Ostvarljivi kvalitet:Otpornost na termičke cikluse od -40 stepeni do 200 stepeni, veća od ili jednaka 500 h otpornosti na slani sprej i stabilan mehanički integritet u uslovima kontinuiranog protoka rashladne tečnosti.

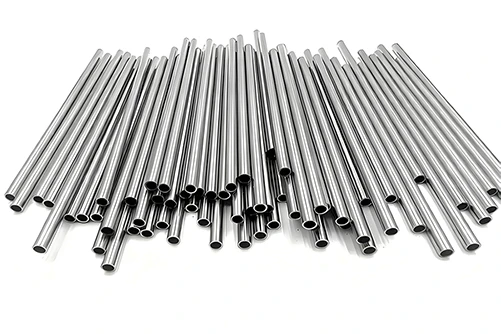

Instrumentation & Control System

Rješenje cijevi:Precizni instrumenti od nerđajućeg čelika i kapilarna cijev za senzorske i kontrolne sisteme

Tipične ocjene:304L / 316L

Raspon veličina:OD: 3–25 mm|Težina: 0,5–2,0 mm

standardi:ASTM A269 / ASTM A632 / EN ISO 1127

Ostvarljivi kvalitet:Tolerancija OD ±0,05 mm, WT tolerancija ±0,03 mm, Ra manja ili jednaka 0,2 μm unutrašnje površine, i stabilan prijenos pritiska do 600 bara sa performansama koje ne propuštaju helijum{4}}.

1. Dimenzionalna i geometrijska prilagodba

• Nudimo prilagođavanje za ne-standardne veličine sa vanjskim prečnikom (OD) od 3 mm – 630 mm i debljinom zida (WT) od 0,5 mm – 40 mm.
• Tolerancija unutrašnjeg prečnika za cijevi hidrauličnih cilindara može se kontrolisati unutar raspona H7–H9.
• Podržavamo prilagođavanje cijevi specijalnog-oblika, uključujući eliptične, ravne, poligonalne, šljive-cvjetove, trapezoidne i asimetrične poprečne-presjeke.
• Dostupne su usluge savijanja cijevi po mjeri, s minimalnim radijusom savijanja od 1,5D-3D.

2. Kontrola unutrašnje površine i čistoće

• Prilagodljiva hrapavost unutrašnje površine: Ra Manje od ili jednako 1,6 μm (standardna industrijska klasa); Ra Manji ili jednak 0,8 μm (hidraulički stepen); Ra Manji ili jednak 0,4 μm (preciznost).
• Dostupni procesi uključuju mehaničko poliranje, kiseljenje i pasiviranje, žarenje, brušenje unutrašnjeg provrta i brušenje i brušenje valjkom.
• Podržava standarde čistoće ISO 4406, kao i zaštitne kape ili čepove za transport.

3. Prilagođavanje materijala

• Austenitni nerđajući čelik: 304 / 304L / 316L / 321 (opći hidraulički sistemi, vodovi fluida otporni- na koroziju, zavareni sklopovi)
• Feritni nerđajući čelik: 409L / 439 / 441 (izduvni sistemi i aplikacije srednje{3}}do-visoke temperature)
• Dupleks nerđajući čelik: 2205 / 2507 (hidraulički sistemi visokog-pritiska i oštra korozivna okruženja)
• Nerđajući čelik{0}}otporan na toplinu: 310S (kontinuirani servis na visokim{2}}temperaturama)
• Legure na bazi nikla-: Inconel / Hastelloy (kritični sistemi koji uključuju ekstremnu koroziju i visoke temperature)
• Krom-molibden čelik: 4130 / 4140 (ultra-hidraulika-hidraulika i konstrukcijsko opterećenje-primjena nosivosti)

4. Mehanička čvrstoća i ocjena pritiska

• Radni pritisak: 100 – 1000+ bar (dizajn zavisi od specifične primene)
• Pritisak pucanja: veći ili jednak 2,5 – 4,0 × radni pritisak
• Performanse zamora: 10⁵ – 10⁷ ciklusa (hidraulički impulsni test)
• Hladni rad-Jačanje: 10% – 60% povećanje snage
• Mogućnosti toplinske obrade: žarenje / tretman rastvorom / ublažavanje stresa
• Raspon tvrdoće: 80 HRB – 45 HRC (ovisno o materijalu)
• Kontrola ravnosti: Manje ili jednako 0,5 mm/m (precizni stepen)

5. Prilagodba kraja cijevi i priključka

• Precizno izrezani / očišćeni / zakošeni krajevi; raspaljivanje, ekspanziju i redukciju
• Navojni / zavareni / prirubnički interfejsi (DIN, JIC, ORFS, SAE kompatibilni)
• OEM prilagođena sučelja, brzi konektori i sljedivost laserskog označavanja

Naš sertifikat





IATF 16949:2016

ISO 9001:2015

Sertifikat sistema upravljanja zaštitom životne sredine



Povezani proizvodi



Brušena cijev od nehrđajućeg čelika

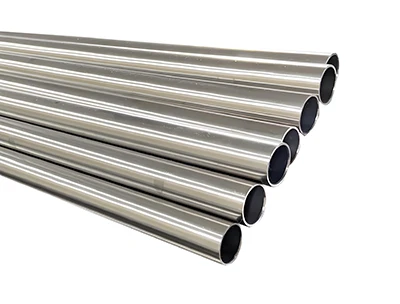

Cilindrična cijev od nehrđajućeg čelika

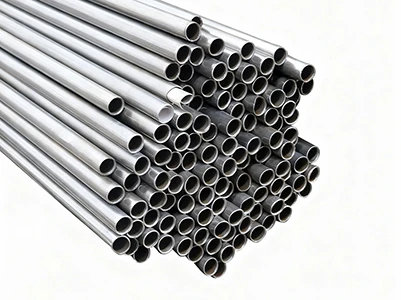

1 hromirana cijev

FAQ





01. Da li podržavate prilagođene veličine?

Da, podržavamo potpuno prilagođene dimenzije cijevi za građevinske mašine, sa vanjskim prečnikom od 3 do 630 mm, debljinom stijenke od 0,5 do 40 mm, te uskim tolerancijama unutar ±0,1 do ±0,5 mm u zavisnosti od zahtjeva primjene.

02.Koje primjene služe vaše cijevi od nehrđajućeg čelika u građevinskim mašinama?

Naše cijevi od nehrđajućeg čelika se široko koriste u hidrauličkim sistemima, rashladnim krugovima, vodovima za gorivo i podmazivanje i izduvnim sistemima, kao i za konstrukcijske primjene u bagerima, utovarivačima, dizalicama i rudarskoj opremi.

03.Koje površinske obrade su dostupne za cijevi inženjerskih mašina?

Nudimo kiseljenje, pasiviranje, unutrašnje poliranje do Ra manjeg od ili jednakog 0,4 μm, čišćenje-bez ulja i azotom-zapečaćenu ambalažu za hidraulične sisteme osjetljive na kontaminaciju-.

04. Koji materijali su dostupni?

Isporučujemo nehrđajući čelik 304/316L/321, duplex (2205/2507), 409L/441, 310S, 17-4PH i legure nikla (Inconel/Hastelloy) itd.

05.Koji je dostižni nivo preciznosti?

Tolerancija dimenzija može doseći ±0,05 mm, a hidraulička preciznost ID do H7–H12 ovisno o primjeni.

06.Cijeve od nehrđajućeg čelika su sklone ogrebotinama i koroziji tokom-pomorskog transporta na velike udaljenosti; kako ih pakujete?

Koristimo zaštitnu ambalažu za izvoz{0}}: svaka cijev je očišćena, opremljena završnim poklopcima, umotana radi zaštite od vlage i bezbedno povezana. Ovisno o dimenzijama i dužini cijevi, utovarujemo ih u ojačane sanduke ili drvene sanduke.
