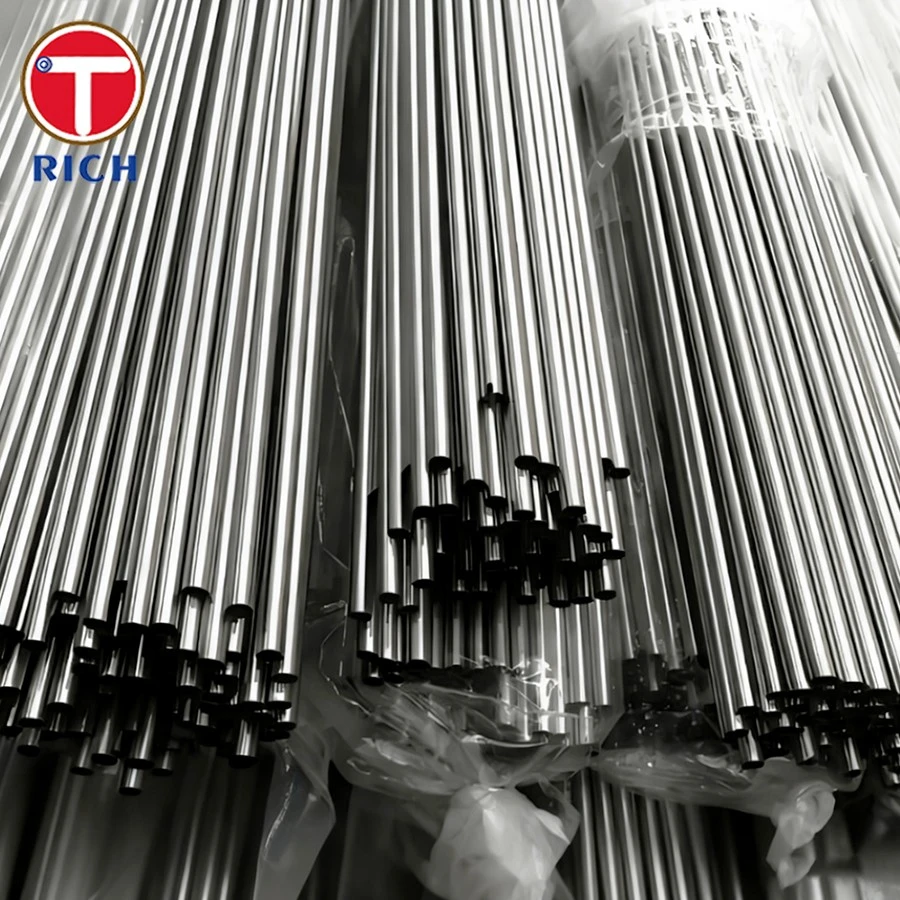

Opis proizvoda
Specifikacije proizvoda
| Standardi | JIS G3447 |
| Steel Grades | SUS304, SUS304L, SUS316, SUS316L |
| Ekvivalentni standardi | ASTM A269, ASTM A632, EN 10217-7 |
| Vanjski promjer (OD) | 0,5 mm – 20 mm |
| Debljina zida (WT) | 0,08 mm – 2 mm |
| Dužina | 1-6m, do 12m (prilagodljivo) |
| Obrada površine | Bright Annealed |
| Proizvodni proces | TIG/lasersko zavarivanje |
| Stanje | Svijetlo žareno, meko žareno |
Materijali od nehrđajućeg čelika-kao što su SUS304 i SUS316L-pokazuju performanse daleko bolje od onih cijevi od bakra ili ugljičnog čelika u vlažnim, slabo kiselim sredinama i okruženjima koja sadrže hlor-. Naša kapilarna cijev od nehrđajućeg čelika proizvodi se kombinacijom više-hladnog valjanja i preciznog zavarivanja, čime se postiže tačnost dimenzija do 0,2%.
Cijeli proizvodni proces se pridržava rigoroznih protokola čistoće; cijevi imaju površine bez uljnih mrlja, nečistoća i slojeva oksida, dok njihovi unutrašnji zidovi ostaju bez ostataka-čime zadovoljavaju stroge standarde čistoće koje zahtijeva industrija instrumentacije.
Prilagođene usluge
- TORICH nudi usluge preciznog rezanja prilagođene specifikacijama kupaca, uključujući tretmane krajnjih{0}}čelja kao što su unutrašnje i vanjsko iskošenje, usmjeravanje, zaokruživanje, šišanje i šišanje.
- Pružamo usluge preciznog savijanja cijevi-uključujući U-oblike, S-oblike i zavojnice-izvedene striktno u skladu sa inženjerskim crtežima; također izvodimo operacije prorezivanja, probijanja i ravnanja.
- Opcije za završnu obradu površine uključuju svijetlo žarenje (BA), mehaničko poliranje (MP) i elektropoliranje (EP); za instrumentacijske signalne cijevi, dodatna demagnetizacija ili tretmani niske{0}}propusnosti dostupni su na zahtjev.
- Proizvodi se mogu isporučiti u različitim temperaturnim uvjetima-Meki, Srednje{1}}Tvrdi ili Tvrdi-kako bi se zadovoljili različiti zahtjevi za savijanje ili primjene visokog{3}}pritiska čvrstoće.
proizvodni proces
Hemijski sastav
| Element | C (%) | Si (%) | Mn (%) | P (%) | S (%) | Cr (%) | Ni (%) | Mo (%) | Ti (%) |
|---|---|---|---|---|---|---|---|---|---|
| SUS304 | Manje ili jednako 0,08 | Manje ili jednako 1,00 | Manje ili jednako 2,00 | Manje ili jednako 0,045 | Manje ili jednako 0,030 | 18.0–20.0 | 8.0–10.5 | - | - |
| SUS304L | Manje ili jednako 0,03 | Manje ili jednako 1,00 | Manje ili jednako 2,00 | Manje ili jednako 2,00 | Manje ili jednako 0,045 | 18.0–20.0 | 8.0–12.0 | - | - |
| SUS316 | Manje ili jednako 0,08 | Manje ili jednako 1,00 | Manje ili jednako 2,00 | Manje ili jednako 0,045 | Manje ili jednako 0,030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 | - |
| SUS316L | Manje ili jednako 0,03 | Manje ili jednako 1,00 | Manje ili jednako 2,00 | Manje ili jednako 0,045 | Manje ili jednako 0,030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 | - |
Mehanička svojstva
| Nekretnina | Vlačna čvrstoća (MPa) | Granica tečenja (MPa) | Izduženje (%) | Tvrdoća |
|---|---|---|---|---|
| SUS304 | Veće ili jednako 520 | Veće ili jednako 205 | Veće ili jednako 35 | Manje ili jednako 90 HRB |
| SUS304L | Veće ili jednako 480 | Veće ili jednako 175 | Veće ili jednako 35 | Manje ili jednako 90 HRB |
| SUS316 | Veće ili jednako 520 | Veće ili jednako 205 | Veće ili jednako 35 | Manje ili jednako 95 HRB |
| SUS316L | Veće ili jednako 480 | Veće ili jednako 175 | Veće ili jednako 35 | Manje ili jednako 95 HRB |
Moguće alternativne ocjene
- Za sklopove senzora za visoke{0}}temperature koji rade kontinuirano na temperaturama većim od 500 stepeni, SUS321 je prikladan izbor.
- Duplex 2205 se preporučuje za offshore instrumente, agresivna okruženja za hemijsku obradu ili sisteme visokog-pritiska koji zahtijevaju izuzetnu čvrstoću i otpornost na koroziju pod stresom.
- 254SMO nudi izuzetno visoku otpornost na koroziju, što ga čini idealnim za desalinizaciju morske vode, hemijsku obradu i sisteme ultra-visokog-pritiska.
područja primjene
JIS G3447 precizno zavarena kapilarna cijev od nehrđajućeg čelika prvenstveno se koristi u senzorima i instrumentaciji za sljedeće specifične primjene:
- Sistemi senzora pritiska i transmitera: impulsni vodovi za{0}}osjećanje pritiska, vodovi za mjerenje diferencijalnog pritiska itd.
- Sistemi za mjerenje temperature: zaštitne cijevi termoparova, vodovi za praćenje temperature peći, itd.
- Sistemi za mjerenje i kontrolu protoka: senzorske cijevi mjerača protoka, cijevi za uzorkovanje protoka plina i tekućine, itd.
- Sistemi za analizu i uzimanje uzoraka gasa: ulazne cijevi za analizator plina, sonde za laboratorijsko uzorkovanje plina, itd.
Products Show
Oprema za testiranje
Factory Equipment
Oprema za kiseljenje
Paket proizvoda
FAQ
P: Mogu li tolerancije dimenzija zadovoljiti zahtjeve za visoko{0}}precizne senzore?
O: Da. Naše standardne tolerancije za cijevi su ±0,01 mm do ±0,03 mm za vanjski prečnik i ±0,005 mm do ±0,02 mm za debljinu zida. Hrapavost unutrašnje površine je Ra manja ili jednaka 0,4 μm. Također možemo prilagoditi još strože tolerancije-do minimalno ±0,005 mm-na osnovu specifičnih zahtjeva kupaca.
P: Da li je moguće izvršiti sekundarnu obradu, kao što je savijanje ili sečenje?
O: Da. Nakon podvrgavanja tretmanu žarenju, cijev pokazuje odličnu obradivost, omogućavajući različite operacije sekundarne obrade kao što su savijanje, rezanje, savijanje i skošenje. Radijus savijanja može se prilagoditi prema vanjskom prečniku.
P: Kako osiguravate čistoću kapilarne cijevi?
O: Prije otpreme, cijevi se podvrgavaju ili žarenju (BA) ili rigoroznom tretmanu odmašćivanja, kiseljenja i pročišćavanja kako bi se osiguralo da i unutarnja i vanjska površina budu bez ostataka ulja i čestica zagađivača.
